Azure Websites で Tomcat や Jetty を運用する場合の注意点

Websites は Java にも対応しており、工夫次第では Java EE アプリも稼働させることのできることができることは本ブログで紹介済みだ。今回は Websites で Java アプリケーションを運用する際の注意を記載する（というよりは httpPlatformHandler を使ってるアプリは全部な気もするが）。

まず、Websites には 無料, 共有, 基本, 標準 と呼ばれる動作モードがあるが、この際に無料を使う場合にいくつか制限が存在している。Windows Azure Web サイトのスケール アップとスケール アウト に記載があるが、特に注意すべきは以下の記載だ。

無料モードは、他の無料モードや共有モードのサイトと同じコンピューティング リソース
で実行されます。また、一定のクォータ期間のサイト (およびサブスクリプション内の他
の無料サイト) の CPU 使用時間が制限されています。使用時間が制限に達した場合、その
サイトおよびサブスクリプション内にある他の無料モードのサイトで、次のクォータ期間
までコンテンツおよびデータのサービスが停止されます。また、無料モードではサイトが
クライアントへサービスを提供する際のデータ量 (データ送信) の制限があります

上記の記載は「無料で使ってしばらく運用してる場合、ほっとくと Tomcat や Jetty のプロセス落とすから気を付けて」といっている。
実際、数時間放置して TomcatEE 等をデプロイした無料の Azure Websites にアクセスすると、以下の様にレスポンスが帰ってこずにエラーとなる（2回目、3回目のアクセスは再度プロセスが起動しなおされているので瞬時にレスポンスが来る）。

こちらを回避する方法はいたってシンプルで、Websites の「常時接続」機能を利用すればよい。Azure Websites でバックグラウンド タスクを実行して Web ジョブを使用する方法 に以下の記載がある。

[WACOM.NOTE] 連続的に実行するタスクについては、Web サイトの [構成] ページで
[常時接続] を有効にすることをお勧めします。[常時接続] は [基本] と [標準] の
モードで使用できる機能であり、この機能を有効にすると、アイドル状態がしばらく
続いても Web サイトがアンロードされなくなります。Web サイトが常に読み込まれ
ていれば、連続的に実行するタスクをより高い信頼性で実行できます。

残念ながら「無料」モードでは利用できないが、「スケール」タブから[基本]か[標準]を選択して保存した後、「構成」タブから以下を参考に 常時接続 を選択する。

実際に「無料」モードと「標準＆常時接続」モードの運用結果を比べてみた。

上記で分かる通り、無料側では catalina.xxxxxxxx.log が大量に作成されている（もちろん標準＆常時接続側にも日次リクエストは投げている）。中身は Tomcat の起動ログであり、CPU 使用時間の制限でサービスが停止された後、リクエストが来た際に Tomcat が再起動したものが出力されている。

Web サイト上の JavaEE アプリからVPN経由で Oracle DB を参照する！

最近記載した以下の記事により、Web サイト上で Java EE のアプリケーションが稼働することは理解できたと思う。

• Microsoft Azure の Web サイトで CDI と JSF を動かしてみる
• JavaEE の実行環境を Microsoft Azure の Web サイト上で稼働させる

しかし、これだけでは肝心のデータベースに接続する方法を記載していない。そのため、今回は仮想マシン上に Oracle DB を作成して Web サイトからデータを参照する方法を紹介する。

大枠の流れは以下になる。

1. 仮想ネットワークとゲートウェイを作成する
2. Azure 上に仮想マシンの Oracle DB を作成してセットアップする
3. クライアント端末の NetBeans で JavaEE のアプリケーションを作成する
4. Web サイトと仮想ネットワークを VPN で接続する
5. Web サイトを作成し、Tomcat EE をデプロイする

上記で作成されるアプリケーションの構成は以下になる。

今回は上記の構成を目指した JavaEE アプリケーションを作成する。

仮想ネットワークとゲートウェイを作成する

まずは管理ポータルから仮想ネットワークを新規し、チュートリアル: サイト間クロスプレミス接続用の仮想ネットワークの作成を参考に「ゲートウェイの起動」までを参考にゲートウェイを作成する。以下のような画面になればOKだ。

Azure 上に仮想マシンの Oracle DB を作成してセットアップする

仮想ネットワークとゲートウェイを作成した後、仮想ネットワーク上に配置する形で Oracle DB の仮想マシンインスタンスを作成する。このあたりについては私がちまちま情報を書くよりは Creating an Oracle Database 12c virtual machine in Azure を参照していただいた方がいいだろう。
こちらで注意が必要な点は三つだ。その一は Oracle Listener を立ち上げること（デフォルトだと立ち上がっていなかった）だ。こちらは以下を参考に管理ツールを弄れば簡単だろう。

その二は、Windows ファイヤウォールのポートを Oracle DB 向けにあけること（今回はオフにしたが、本番環境では 1521 ポートのみ有効にする）。

その三は、NetBeans 上でアプリケーションを開発するために Oracle DB のエンドポイントで 1521 をオープンにする。

クライアント端末の NetBeans で JavaEE のアプリケーションを作成する

次に JavaEEのアプリケーションを作成する。まずは NetBeans 8.0.1 で JavaEE7 な CDI を利用する際の注意点 を参考にして JavaEE のアプリケーションを作成し、更に JavaEE の実行環境を Microsoft Azure の Web サイト上で稼働させる を参考に NetBeans に TomcatEE を導入する。

以上の下準備が済んだ後、NetBeasn 以下の画面より作成した JavaeEE アプリケーションから [新規接続] を選択する。

ここからは以下の新規接続ウィザードが起動するので、Oracle Thin を選んで[次 >]を押下するが、ojdbc6.jar or ojdbc7.jar が存在しない場合は別途取得して[追加]ボタンからドライバファイルを追加する。

また、Microsoft Azure 上に配置された Oracle DB への接続文字列を以下を参考に記載する。この際、Oracle の SID は「Azure 上に仮想マシンの Oracle DB を作成してセットアップする」にて自身で作成したものになるはずなのでご留意頂きたい。

最後にスキーマを選択するが、今回は伝統のある SCOTT スキーマのデータを参照したいので以下を参考に接続文字列の終了を確認する。

また、以下の様に ojdbc7.jar を WEB-INF/lib 以下の配置して、アプリケーションが Oracle DB に接続する準備をすること。

次に、以下の画面から [新規]-[その他]メニューを選択し、[持続性]-[データベースからのエンティティ・クラス]を選択する。

ここから以下のウィザードが表示され、SCOTT スキーマのテーブルを選択できるので、DEPT と EMP を療法選択する。

ウィザードから XHTML と Java クラスが全て自動生成されるので、この時点で一度ローカルで TomcatEE を起動して疎通を確認するといいだろう。

Web サイトと仮想ネットワークを VPN で接続する

こちらは新管理ポータルである https://portal.azure.com/ にアクセスし、以下の画面を参考に仮想ネットワークと接続する（この際、Web サイトが無料の構成では設定できない点に注意すること）。

この際、仮想ネットワークのゲートウェイ作成が完了していないと以下のようなエラーメッセージがでるので注意してほしい。

Web サイトを作成し、Tomcat EE をデプロイする

こちらについては JavaEE の実行環境を Microsoft Azure の Web サイト上で稼働させる を参照して TomcatEE をデプロイする。デプロイ前に、META-INF/persistence.xml を編集し、接続先を以下の様に仮想マシン上のローカルIPとする。

<?xml version="1.0" encoding="UTF-8"?>
<persistence version="2.0" xmlns="http://java.sun.com/xml/ns/persistence" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xsi:schemaLocation="http://java.sun.com/xml/ns/persistence http://java.sun.com/xml/ns/persistence/persistence_2_0.xsd">
    <persistence-unit name="com.mycompany_MavenWebApp_war_1.0-SNAPSHOTPU" transaction-type="JTA">
        <jta-data-source>exampledb</jta-data-source>
        <exclude-unlisted-classes>false</exclude-unlisted-classes>
        <properties>
            <property name="javax.persistence.jdbc.driver"   value="oracle.jdbc.OracleDriver"/>
            <property name="javax.persistence.jdbc.url"      value="jdbc\:oracle\:thin\:@10.0.1.4\:1521\:example" />
            <!--
            <property name="javax.persistence.jdbc.url"      value="jdbc\:oracle\:thin\:@winoracledb12c.cloudapp.net\:1521\:example" />
            -->
            <property name="javax.persistence.jdbc.user"     value="SCOTT" />
            <property name="javax.persistence.jdbc.password" value="<password>" />
        </properties>
    </persistence-unit>
</persistence>

以下を実施した後、NetBeans で作成した war ファイルを Web サイト上の TomcatEE 上にデプロイしよう。正しくアプリケーションが動作していれば以下のようになる。

Microsoft Azure の Web サイトで CDI と JSF を動かしてみる

JavaEE の実行環境を Microsoft Azure の Web サイト上で稼働させる で TomcatEE が Web サイト上で動作することを紹介できたが、今回は実際に JSF と CDI を利用したアプリケーションが動くかを検証する。前回の記事でも記載しているが、TomcatEE における JavaEE の実装は以下になる。

• JSF 2.1: MyFaces 2.1.15
• CDI 1.0: OpenWebBeans 1.2.6
• EJB 3.1: OpenEJB 4.7.1

上記の内容は アノテーションで大混乱した JavaEE6 頃の実装だが、めげずにアプリを作成したいと思う。また、今回利用したアプリは https://github.com/normalian/MavenWebApp に配置しているので、別途参照してほしい。

アプリケーションの概要

今回作成したアプリケーションは、以下の様に JSF でのデータバインディングを行い、セッションにデータを格納して次の画面で値を表示する簡単な内容だ。

コードの詳細は GitHub を参照いただくとして、トップ画面の XHTML, Java コードを紹介する。

• index.xhtml

<?xml version='1.0' encoding='UTF-8' ?>
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd">
<html xmlns="http://www.w3.org/1999/xhtml"
      xmlns:h="http://java.sun.com/jsf/html">
    <h:head>
        <title>Facelet Title</title>
    </h:head>
    <h:body>
        <h:form>
            Hello from Facelets &amp; Please input message
            <h:inputText value="#{viewDto.message}" /> <br />
            <h:commandButton value="submit" action="#{indexAction.doAction}" />
        </h:form>
    </h:body>
</html>

• ViewDto.java

package com.mycompany.mavenwebapp.common;

import java.io.Serializable;
import javax.enterprise.context.SessionScoped;
import javax.inject.Named;

@SessionScoped
@Named
public class ViewDto implements Serializable {

    private String message;

    public String getMessage() {
        return message;
    }

    public void setMessage(String message) {
        this.message = message;
    }
}

• IndexAction.java

package com.mycompany.mavenwebapp.action;

import com.mycompany.mavenwebapp.common.ViewDto;
import java.io.Serializable;
import javax.enterprise.context.RequestScoped;
import javax.inject.Inject;
import javax.inject.Named;

@Named
@RequestScoped
public class IndexAction implements Serializable {

    @Inject
    ViewDto viewDto;

    public String doAction() {
        System.out.println("@@@@@@@@ message = " + viewDto.getMessage());
        return "show.xhtml";
    }
}

ご覧のとおり、JSF と CDI を利用した簡単なアプリケーションだ。ローカルの TomcatEE でも動作を確認後、Kudu を利用して D:\home\site\wwwroot\bin\apache-tomee-plus-1.7.1\webapps 以下に war ファイルを配置する。war 配置後は冒頭で記載した様に JSF と CDI が正しく動作していることが確認できる。

異常で、Jetty や Tomcat しか動かないと思われた Web サイトでも JavaEE の機能が利用できることが紹介できた。是非皆様もいろんなハックを Web サイト上でやってみよう！

JavaEE の実行環境を Microsoft Azure の Web サイト上で稼働させる

新年初ポストは Web サイトと JavaEE について言及させていただきたい。良い子の諸君は JavaEE といえば GlassFish, WebSphere, JBoss AS, WebLogic （それぞれ正式名称が違うのはご容赦頂きたい）を想像すると思うが、Java EE6 から導入されたWeb Profile の実装である TomcatEE を Web サイト上で稼働させることで JavaEE の機能を利用することが可能となることはご存知だと思う。
今回は Tomcat EE を Web サイト上で稼働させてみるが、2015年1月時点での最新版である TomcatEE 1.7.1 の実装は以下となっているので、おおよそ JavaEE6 の機能が稼働すると考えてよいだろう。

• JSF 2.1: MyFaces 2.1.15
• CDI 1.0: OpenWebBeans 1.2.6
• EJB 3.1: OpenEJB 4.7.1

Web サイト上での Tomcat EE の稼働

Tomcat 自体は Web サイトにバンドルされているが、まずは Web サイトのギャラリーから Tomcat を選択して Web サイトを作成する（こちらで web.config が作成されるため、TomcatEE の設定を実施しやすくなる）。

次に、Kudu に接続して以下のコマンドを実行して Web サイト上に Tomcat EE を展開する（ TomcatEE の URL はバージョン次第で変えること ）。

D:\home\site\wwwroot>dir
 Volume in drive D is Windows
 Volume Serial Number is 746D-E3BB

 Directory of D:\home\site\wwwroot

01/02/2015  04:10 PM    <DIR>          .
01/02/2015  04:10 PM    <DIR>          ..
01/02/2015  04:12 PM    <DIR>          bin
01/02/2015  04:13 PM             4,828 web.config
               1 File(s)          4,828 bytes
               3 Dir(s)     767,229,952 bytes free

D:\home\site\wwwroot>cd bin

D:\home\site\wwwroot\bin>curl -O http://ftp.riken.jp/net/apache/tomee/tomee-1.7.1/apache-tomee-1.7.1-plus.zip
  % Total    % Received % Xferd  Average Speed   Time    Time     Time  Current
                                 Dload  Upload   Total   Spent    Left  Speed
100 41.4M  100 41.4M    0     0  11.0M      0  0:00:03  0:00:03 --:--:-- 11.1M

D:\home\site\wwwroot\bin>unzip apache-tomee-1.7.1-plus.zip

次に、D:\home\site\wwwroot\web.config を以下のように編集する。CATALINA_HOME を編集している点に注目してほしい。

<?xml version="1.0" encoding="UTF-8"?>
<configuration>
    <system.webServer>
        <handlers>
            <add name="httpPlatformHandler" path="*" verb="*"
                 modules="httpPlatformHandler" resourceType="Unspecified" />
        </handlers>
        <httpPlatform processPath="dd:\home\site\wwwroot\bin\apache-tomee-plus-1.7.1\bin\startup.bat">
            <environmentVariables>
                <environmentVariable name="CATALINA_OPTS" value="-Dport.http=%HTTP_PLATFORM_PORT%" />
                <environmentVariable name="CATALINA_HOME" value="d:\home\site\wwwroot\bin\apache-tomee-plus-1.7.1" />
                <environmentVariable name="JAVA_OPTS" 	  value="-Djava.net.preferIPv4Stack=true" />
            </environmentVariables>
        </httpPlatform>
    </system.webServer>
</configuration>

更に、D:\home\site\wwwroot\bin\apache-tomee-plus-1.7.1\conf\server.xml を以下のように編集する（抜粋しているので注意してほしい）。Connector タグの port 属性を 8080 から #{port.http} に編集している点に注意してほしい。

        <Connector port="${port.http}" protocol="HTTP/1.1"
               connectionTimeout="20000"
               redirectPort="8443" />
        <!-- A "Connector" using the shared thread pool-->

ここで Azure の管理ポータルより当該 Web サイトを再起動する。再起動後、Web サイトにアクセスすることで TomcatEE となっていることが確認できる。

NetBeans 8.0.1 で JavaEE7 な CDI を利用する際の注意点

NetBeans は JavaEE 開発にとってなくてはならない優秀な IDE だが、CDI を利用する場合に注意点が存在する。JavaEE6 以降ではすっかり主軸となった CDI についての注意点を紹介する。

新規プロジェクト作成時の注意点

新規プロジェクトから以下の「Webアプリケーション」を選んだ場合、CDI のライブラリに参照が張られない点だ。

cdi-api.jar への参照が存在しないため、CDI を管理コンテナとして明示する以下のアノテーションが利用できない。

• @javax.enterprise.context.RequestScoped
• @javax.enterprise.context.SessionScoped
• @javax.enterprise.context.ApplicationScoped

一方で、以下の JSF 2.0 の管理コンテナを利用するアノテーションは指定できてしまうので注意が必要だ（以下のアノテーションを利用しても、CDI の @Inject ではインスタンスを利用できない）。

• @javax.faces.bean.RequestScoped
• @javax.faces.bean.SessionScoped
• @javax.faces.bean.ApplicationScoped

この辺りの情報は 大混乱に陥っているJavaEE 6のアノテーションに関する使い分けについて が詳しい。

どう解決したらいいの？

以下の様に新規プロジェクトから Maven の Web アプリケーションを選択し、pom.xml を記載して参照を解決すればよい。

pom.xml は以下の様に記載する。CDI のバージョンが 1.2 よりも新しくなったら別途追記してほしい。

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>

    <groupId>com.mycompany</groupId>
    <artifactId>MavenWebApp</artifactId>
    <version>1.0-SNAPSHOT</version>
    <packaging>war</packaging>

    <name>MavenWebApp</name>

    <dependencies>
        <dependency>
            <groupId>javax</groupId>
            <artifactId>javaee-web-api</artifactId>
            <version>7.0</version>
            <scope>provided</scope>
        </dependency>
        <dependency>
            <groupId>javax.enterprise</groupId>
            <artifactId>cdi-api</artifactId>
            <version>1.2</version>
            <scope>provided</scope>
        </dependency>
    </dependencies>

/// 中略

Java API for JSON Processing(JSR 353) を利用してASP.NET と疎通してみる

今回は ASP.NET Calendar 2014 の14日目である。今回は ASP.NET と Java EE 系の連携方法についての紹介を記載する。昨今の REST API ブームに乗っ取り、JSON 形式でデータのやり取りをすることが非常に多い。.NET Framework 側では Json.NET が有名だが、Java 側も JSON を処理する API が提供されたので、今回は .NET Framework と Java EE の連携を実装する。

クライアント .NET Framework, サーバ側 Java EE

(記載中)

クライアント Java EE, サーバ側 .NET Framework

(記載中)

まとめ

(記載中)

Azure Web サイトで Jenkins を無料で稼働させてストレージサービスにデータをアップロードする

本日の記事は Azure Advent Calendar の14日目となる。今回は以下の様に Webサイト 上に Jenkins を配置し、ジョブ実行時にデータを Azure ストレージサービスにアップロードするまでを紹介する。

構築手順の概要は？

Webサイトは JDK や Tomcat が標準で配置されているが、以下の様に Jenkins や Jenkins Plugin は配置されていない。

したがって以下の流れとなる。

• Jenkins 配置向けの Webサイト を新規作成する
  • フォルダ作成、モジュール配置
  • 環境変数の設定
• Jenkins を設定し、Azure ストレージ上にアップロードできるようにする
  • Jenkins 向けのストレージサービスを新規作成
  • Azure Storage プラグインの設定
  • ジョブの作成
  • ジョブの実行

Jenkins 配置向けの Webサイト を新規作成する

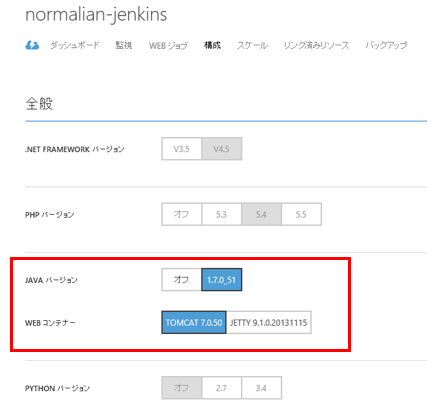

まず、管理ポータルから新規に Webサイト を作成（今回は normalian-jenkins という名前にした）し、以下の様に Tomat を有効化する（JDK や Tomcat のバージョンがちょっと古いのはご容赦願いたいが、自前でモジュールを配置すればもちろん最新版が利用可能だ）。

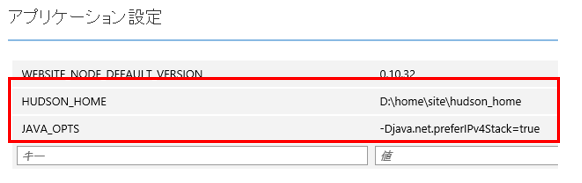

更に、以下を参考に HUDSON_HOME と JAVA_OPTS の環境変数を設定する。以下の設定を行わない場合、Jenkins がエラーを出力して起動しないので要注意だ（ Jetty 側は -Djava.net.preferIPv4Stack=true が元々オプションに入っているのに、なぜか Tomcat 側は入っていない）。

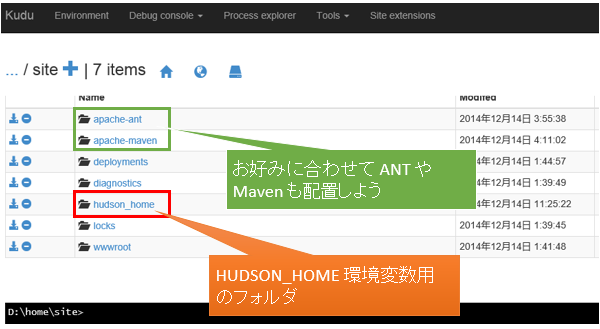

次に、Kudu にログインしてする。Kudu を知らないのは Azure 界の著名人が記載する Windows Azure Web Sitesの魅力を120%引き出す を参照すること。Kudu の Debug console タブから移動し、以下の様に HUDSON_HOME 環境変数向けのフォルダを作成する。なお、Ant や Maven は必要な場合はフォルダを作成し、モジュールを配置すること。

更に、webapp\ROOT の直下に jenkins.war モジュールの中身を配置する。一番簡単な方法は jenkins.war を jenkins.zip にリネームし、モジュールの中身を引っこ抜いてコピーすればよい。

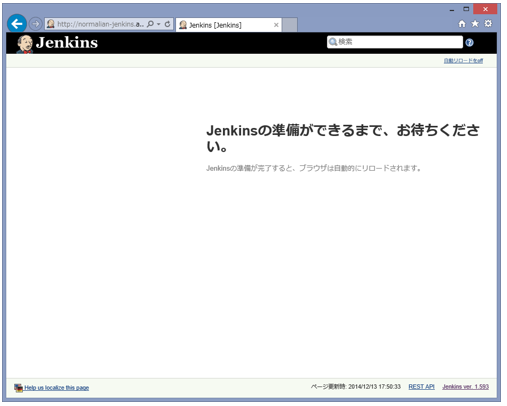

ここまで設定した後、Azure 管理ポータルから Jenkins の設定をした Webサイト を再起動してアクセスする。以下のような画面がでるのでしばらく待ってほしい。

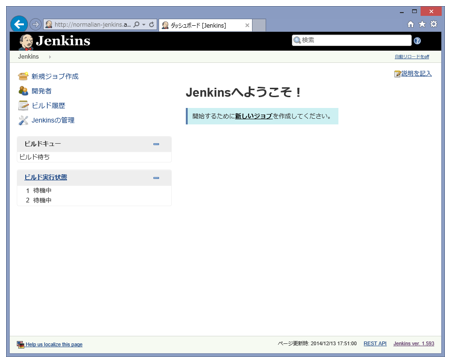

しばらくすると、以下の画面が表示されるので設定完了となる。

Web サイトはインターネット上に公開されているため、ユーザ作成を含む最低限のセキュリティ設定(Jenkins) を参照して登録されたユーザのみログインすることが可能となる（が、https にすらなっていないので、あくまで最低限）。

Jenkins を設定し、Azure ストレージ上にアップロードできるようにする

先ほどまでの手順で Webサイト 上に Jenkins の環境が構築されたので、次は Jenkins 自体の設定を行う。
まずは Jenkins Plugin 向けのストレージサービスを新規に作成する（名前は任意でよい）が、こちらは一般的な方法なので手順は割愛する。
次に、以下の流れで Azure Storage Plugin をインストールする。

• Jenkins のダッシュボードで、[Jenkins の管理] を押下する。
• [Jenkins の管理] ページで [プラグインの管理] を押下する。
• [利用可能] タブをクリックします。
• [Windows Azure Storage plugin] で検索し、Microsoft Azure ストレージ プラグインを確認する。
• [再起動せずにインストール] か [ダウンロードして再起動後にインストール] のどちらか押下してインストールを行う。

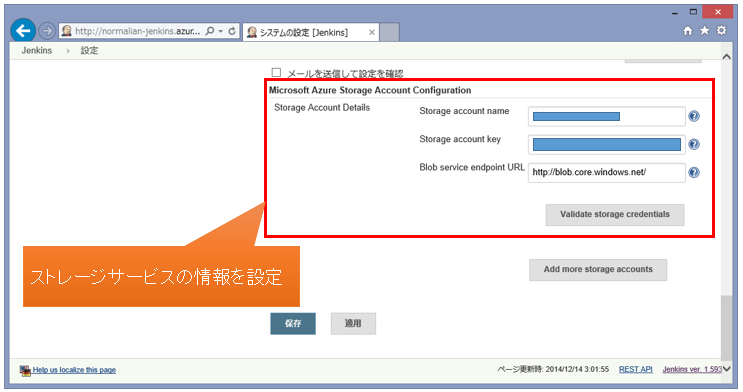

次に、[Jenkinsの管理]-[Jenkinsの管理] の Microsoft Azure Storage Account Configuration セクションで以下を参考に設定を行う。

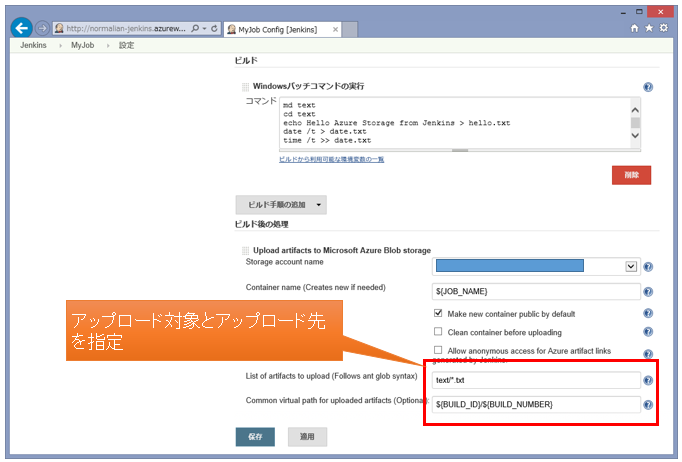

さらに、Jenkins のダッシュボードから [新規ジョブ作成]を選択し、[フリースタイル・プロジェクトのビルド]を選択し、以下を参考に情報を設定する。

こちらについてはの詳細な手順は Jenkins 継続的インテグレーション ソリューションでの Azure ストレージの使用にもあるので合わせて参考にすること。
以上の設定が終わった状態から作成したジョブから [ビルドの実行] を選択するとストレージサービスにジョブで設定したファイルがアップロードされる。まずは Jenkins のジョブのページを確認すると、以下のようにジョブの実行結果が確認される。

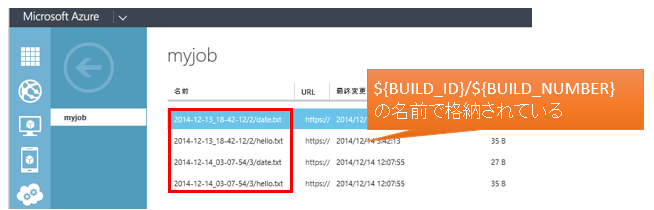

更に、ストレージサービスを確認するとモジュールがアップロードされていることが確認できる。

終わりに

今回は無料で Azure Webサイト上に Jenkins 環境が構築できることを紹介した。こちらに対し、さらに NEXUS を追加 したり、Github の Jenkins plugin を追加しても面白いだろう。
